Для ручной регулировки скорости и воздушного потока электровентиляторов, асинхронных электродвигателей переменного тока универсального электродвигателя, а также двигателей с постоянной мощностью. Степень защиты в корпусе IP54. Параллельно можно подключить несколько электродвигателей, если только общая сила тока не превышает номинального тока регулятора. При выборе типа регулятора скорости необходимо учитывать значения пусковых токов.

Вентиляторы, которые будут использоваться с такими регуляторами, требуют встроенной защиты от перегрева и должны допускать регулирование скорости тиристорным регулятором. Тиристорный регулятор во время работы может вызвать дополнительный шум.

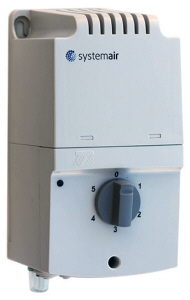

Однофазный трансформатор RE предназначен для регулирования скорости вентилятора путем изменения напряжения. Скорости переключаются вручную с помощью рукоятки на корпусе трансформатора.

Регулятор скорости Systemair RE оснащен выводами 230 В для питания приводов клапанов, электрических нагревателей и прочих внешних устройств. Если рукоятка трансформатора установлена в положение «0», то напряжение на эти выводы не подается. Рабочее состояние трансформатора отображается с помощью индикатора на передней панели. Возврат предохранителя в рабочее положение осуществляется вручную, с помощью кнопки на корпусе. Корпус трансформаторов RE изготовлен из негорючего термопластика.

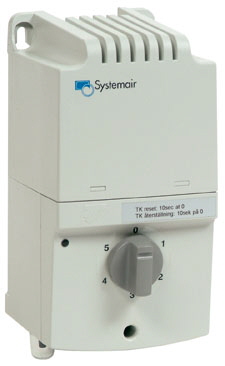

Однофазный трансформатор RTRE предназначен для регулирования скорости вентилятора путем изменения напряжения. Скорости переключаются вручную с помощью рукоятки на корпусе трансформатора.

Регулятор скорости Systemair RTRE оснащен встроенным устройством защиты электродвигателя, которое размыкает цепь питания вентилятора при срабатывании термоконтактов в двигателе вентилятора. Повторное включение трансформатора осуществляется при установки рукоятки в положение «0» на 10 секунд. Регулятор RTRE имеет вход для подключения комнатного термостата RT, при размыкании цепи которого подача питания на вентилятор прекращается. При поставке с завода клеммы замкнуты.

Трехфазный трансформатор RTRD предназначен для регулирования скорости вентилятора путем изменения напряжения. Скорости переключаются вручную с помощью рукоятки на корпусе трансформатора.

Регулятор скорости Systemair RTRD оснащен встроенным устройством защиты электродвигателя, которое размыкает цепь питания вентилятора при срабатывании термоконтактов в двигателе вентилятора. Повторное включение трансформатора осуществляется путем установки рукоятки в положение «0» на 10 секунд. Регулятор RTRD имеет вход для подключения комнатного термостата RT и термостата защиты от замораживания FS, при размыкании цепи которых подача питания к вентилятору прекращается. Повторное включение регулятора скорости RTRD после срабатывания термостата защиты от замораживания FS осуществляется так же, как и после срабатывания термоконтактов TK.

Источник



Схемы подключения и выбор регулятора скорости вращения вентилятора: обзор лучших моделей и их стоимость

Вентилятор очень часто используется во многих бытовых приборах. Чтобы этот аппарат прослужил долго, применяется регулятор скорости вращения вентилятора. Он помогает установить нужную скорость вращения лопастей. Этот прием снижает шум прибора и продлевает срок его службы.

Что из себя представляют регуляторы скорости вращения вентилятора?

Регулятор скорости (его еще называют контроллер) помогает снизить обороты, когда это необходимо, либо увеличить их. По существу, он изменяет напряжение, подающееся на устройство. Этот небольшого размера прибор подсоединяется к оборудованию по специальной схеме.

Зачем нужен?

Если вентилятор постоянно работает на максимальной мощности, это уменьшает срок его службы. Прибор быстро изнашивается и ломается.

Функции регулятора скорости вращения:

• уменьшение износа механизмов,
• снижение шума,
• экономия электроэнергии.

Как работает: принцип действия и устройство

Принцип работы регулятора скорости состоит в том, чтобы изменять напряжение и частоту оборотов двигателя. Это влияет на воздухообмен и изменяет мощность воздушного потока.

Для управления скоростью могут использоваться разные методы:

1. Изменение напряжения, подающегося на обмотку.
2. Изменение частоты тока.

Второй метод почти не используется, так как частотные приводы очень дорого стоят, во много раз больше самого вентилятора, и не всегда целесообразно их приобретать. В основном, практикуется первый способ.

Виды регуляторов оборотов

По принципу регулирования скорости различают несколько видов регуляторов:

Симисторный регулятор наиболее распространенный, он может охватывать даже не один, а несколько двигателей. Главное, чтобы величина тока не превышала предельную величину.

Частотные модели могут быть использованы в любых пределах от 0 до 480 В, их применяют для трехфазных двигателей вентиляторов мощностью до 75 кВт.

Трансформаторные регуляторы применяются для более мощных вентиляторов. Они однофазные или трехфазные, позволяют плавно снижать скорость оборотов, могут регулировать несколько вентиляторов.

Схемы подключения регуляторов оборотов вентилятора

Рассмотрим схемы подключения различных регуляторов.

Самым распространенным прибором является симисторный или тиристорный контроллер. Его можно подключить самостоятельно, используя схему. Каждый из тиристоров уменьшает напряжение. Регулировка производится при помощи блока управления. Мощность прибора ограничена, большого напряжения он не выдерживает.

Важные моменты:

• Двигатель вентилятора должен иметь защиту от перегрева.
• Нельзя использовать в качестве регуляторов диммеры от осветительных приборов.

Трансформаторный регулятор имеет следующий принцип работы:

На входе — питающее напряжение 220 В. Обмотка имеет несколько ответвлений, к которым подключается нагрузка, и тогда напряжение уменьшается. При понижении напряжения снижается и потребление электроэнергии. С помощью переключателя мотор подключается к нужной части обмотки и тогда напряжение меняется.

Трансформатор с электронным управлением работает по другой схеме. Он имеет транзисторную схему, и, модулируя импульсы, может менять напряжение плавно. Чем короче импульсы и длиннее паузы между ними, тем меньше напряжение.

Ступенчатый трансформаторный регулятор

В работе этого прибора используется трансформатор. Это обычный трансформатор, только у него одна обмотка и от части витков есть отводы.

Управление регулятора осуществляется путем ступенчатого изменения напряжения. На низких скоростях уровень шума понижен.

Обычно используется пять ступеней напряжения, то есть вентилятор будет иметь пять скоростей вращения. Такой регулятор можно использовать и для реверсивных вентиляторов, и для нескольких аппаратов одновременно. Максимальная мощность вентилятора должна быть не более 80 Вт.

Автотрансформатор с электронным управлением

Эти модели относятся к разряду наиболее надежных и мощных. По цене это наиболее дорогой прибор. Он имеет небольшие габариты и вес.

Работает такой регулятор по принципу широтно-импульсной модуляции. Изменения импульсов и пауз между ними дает изменение напряжения и, соответственно, скорости вращения вентилятора.

Прибор имеет пониженный уровень шума, скорость оборотов может понижаться или повышаться ступенчато, в соответствии с понижением или повышением напряжения.

Тиристорные и симисторные контроллеры

Это самые распространенные приборы для регулировки вращения вентиляторов. Они используются для однофазных вентиляторов переменного тока. Тиристорный контроллер изменяет скорость вращения в большую или меньшую сторону в зависимости от изменения напряжения. Может быть установлен в приборах, где есть защита от перегрева.

Симисторный регулятор — это разновидность тиристорного. В нем используется симистор, который равен двум параллельно включенным тиристорам. Приборы могут применяться как для переменного, так и для постоянного тока. Скорость регулирования — от минимально необходимого напряжения до 220 В.

Они имеют небольшой размер и плавно переключают скорость, имеют простую конструкцию. К недостаткам можно отнести повышенный шум и небольшой срок службы.

Производители и популярные модели: рейтинг лучших и цены

Трансформаторные и автотрансформаторные

Пятиступенчатый регулятор высокой степени надежности. Выполнен из высококачественных материалов. Напряжение изменяется ступенчато, что дает возможность так же изменять скорость и экономить электроэнергию. Максимальная мощность — 300 Вт, вес — 1,5 кг, производитель — Италия. Цена — 2800 руб.

Пятиступенчатый реверсивный регулятор. Выполнен по новейшим технологиям из материалов высокого качества. Отличается надежностью и долговечностью. Используя этот прибор, вы можете увеличивать или уменьшать его мощность, что дает возможность значительной экономии энергии. Максимальная мощность — 300 Вт, вес — 1,5 кг, напряжение — до 230 В. Цена — 2800 рублей.

Нереверсивный универсальный регулятор вращения имеет следующие функции: включение/выключение вентилятора, четыре возможных режима скорости. Подходит для всех моделей вентиляторов Westinghouse. Изготовлен из пластика, гарантия производителя — 2 года. Цена — 2150 рублей.

Трансформаторный 5-ступенчатый регулятор может работать при максимальном напряжении до 230 В, рабочий ток — 2А. К несомненным преимуществам этого устройства можно отнести наличие встроенной лампы сигнализации, а также возможность автоматического включения прибора после отказа сети. Вес — 2,2 кг, производитель — Германия. Цена — 6100 рублей.

Данная модель отличается высокой эффективностью и надежностью. Изготовлен из белого прочного пластика. Регулировка производится ручкой управления от минимального до максимального значения. Максимальное напряжение — 230 В, номинальный ток — 1,8 А. От перегрузки защищен плавким предохранителем. Цена — 1800 рублей.

Тиристорные и симисторные

Симисторный регулятор скорости вращения предназначен для плавного изменения скорости однофазных асинхронных двигателей. Регулирование возможно от минимального значения напряжения, при котором вентилятор начинает вращаться, до 220 В. Имеет предохранитель, защищающий от перегрузки. Для снижения шума от двигателя установлен сглаживающий конденсатор. Цена — 3943 рубля.

Однофазный тиристорный регулятор скорости предназначен для плавного переключения скорости вентилятора со встроенной термозащитой. Изготовлен из качественного АБС-пластика, устойчивого к ультрафиолетовым лучам. Производитель — Дания. Напряжение может меняться от 0 до 230 В. Регулирование производится вручную. Цена — 2061 рубль.

Systemair MTY REE 1

Этот аппарат предназначен для ручного регулирования скорости вентилятора и расхода воздуха, для двигателей с постоянной мощностью. Преимуществом этой модели является возможность как открытого, так и скрытого монтажа. Имеет защиту от брызг и может быть установлен, например, в ванной комнате. Может быть подключено несколько приборов, при условии, что суммарный ток не превышает номинального значения. Масса — 0,25 кг. Мощность — до 230 В. Цена — 2858 рублей.

Однофазный тиристорный регулятор скорости итальянского производителя. Предназначен для плавного регулирования скорости вентилятора. Выполнен из высококачественных материалов. Несомненные плюсы этого прибора — возможность наружного и встраиваемого монтажа, специальная защитная крышка, имеется конденсатор точной настройки для управления вентилятором на минимальной скорости. Напряжение — 230 В. Цена — 1600 рублей.

Какого производителя и какой тип лучше выбрать: ТОП-3

Из вышеперечисленных моделей можно выделить некоторые, как имеющие какие-то отличительные особенности.

1. R-E-2G 230B,2A. Модель трансформаторного регулятора производства Германии. Высокая стоимость (от 6100 рублей) оправдана некоторыми преимуществами перед другими устройствами. Прибор имеет лампу сигнализации, которая показывает, что он включен или выключен. Можно подключить к управлению один или несколько вентиляторов. Включается автоматически при отключении сети.
2. Systemair MTY REE 1. Интересен тем, что имеет возможность универсального монтажа: как наружного, так и внутреннего. Также в этой модели предусмотрена защита от брызг, и он может быть установлен в ванной комнате. Стоимость — 2858 рублей, страна-производитель — Швеция.
3. ELICENT R-10 BUILT-IN-1A.Этот регулятор имеет много дополнительных функций и невысокую цену (1600 рублей). Итальянский производитель предусмотрел возможность наружного и встраиваемого монтажа, наличие защитной крышки. Имеет специальный конденсатор для управления вентилятором на минимальной скорости.

Что учитывать при выборе устройства?

При выборе прибора следует учитывать некоторые особенности. Обязательно нужно, чтобы данный тип подходил к вашему вентилятору. Есть и другие моменты, которые нужно учесть.

• У некоторых регуляторов предусмотрена возможность подключения нескольких вентиляторов.
• Некоторые модели имеют дополнительные функции.
• Если электродвигатель вентилятора на 220 В имеет термозащиту, то нужно использовать тиристорный регулятор.
• Приобретая регулятор, посмотреть его технические характеристики, сравнить с другими моделями.
• Оценить размеры контроллера, его стоимость, способ монтажа.

Три лучших модели

1. Systemair REE. Однофазный тиристорный регулятор шведского производителя пользуется большой популярностью. Допускается использование для нескольких вентиляторов, если общее напряжение не превышает номинального значения. Прибор отличается качеством и надежностью, может устанавливаться как на поверхности, так и заподлицо. Стоимость — 4120 рублей.

Стоимость

Стоимость регулятора скорости вращения вентилятора будет зависеть от его параметров, технических характеристик, наличия дополнительных функций, а также страны-производителя.

Где купить регулятор скорости вращения вентилятора?

В Москве

1. Компания «Азбука ветра», Москва, ул.Стахановская 24/32Ас9, 7(495)725-52-12, azbukavetra@mail.ru
2. Компания RUCLIMAT, Москва, ул.Дубнинская, д.83, 7(495)645-83-97, sale@ruclimat.ru
3. Компания климатической техники «РусСтройИнжиниринг», Москва, ул.Большая Калитниковская, д.42, 7(495)780-99-10, info@rs-climat.ru

В Санкт-Петербурге

1. Компания «Лисвент», Санкт-Петербург, Выборгское шоссе, 212 к.8, 7(812)454-01-05, 9363605@mail.ru
2. Компания «Циклон СПб», Санкт-Петербург, ул.Коллонтай, д.5, 7(812)932-72-96, shop@cyclonespb.ru
3. Интернет-магазин «ТЭК», Санкт-Петербург, ул.Тамбасова, д.12, офис 47, 7(812)642-80-05, teplo@teplo-spb.ru

Вентилятор используется во многих устройствах, он применяется и в бытовой, и в офисной технике, и в промышленности. Такое устройство, как контроллер или регулятор скорости, может продлить срок службы оборудования, контролировать его, а также выбирать оптимальный режим работы.

Источник

Регуляторы скорости — трансформаторы Systemair

Регуляторы скорости оборотов вентилятора Systemair – пятиступенчатые трансформаторы на 220В RE, REU, RTRE и на 380В RTRD, RTRDU, RADT и R-DK4 KT (EX) предназначены для регулирования скорости вращения вентиляторов систем вентиляции.

Трансформаторы Systemair (регуляторы скорости Системэйр) управляют скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Скорость переключается вручную рукояткой на корпусе. Допускается управление несколькими двигателями, если общий потребляемый ток не превышает номинального тока регулятора. Лампа индикатора на передней панели показывает, что регулятор работает. При срабатывании предохранителя, его перезапуск осуществляется вручную, кнопкой на корпусе. Корпус изготовлен из негорючего термопластика.

Выходное напряжение для положений рукоятки:

• Для вентиляторов 220В: Положение/напряжение: 1/80В, 2/105В, 3/130В, 4/160В, 5/230В
• Для вентиляторов 380В: 1/90В, 2/140В, 3/180В, 4/230В, 5/400В

RE Пятиступенчатый трансформатор с ручной регулировкой (230В однофазный):

• Модификации: RE 1,2/1,5/3/5/7 А. IP 54
• Регулятор имеет выходной сигнал 230 В для приведения в действие приводов заслонок, электронагревателя или другого оборудования.
• Когда рукоятка регулятора находится в положении 0, ток на выходные клеммы не подается. Подаваемое напряжение 230 В 50/60 Гц.

REU 5-ступенчатый трансформатор 1-фазный, 2 режима скорости:

• Модели: REU 1,5/3/5/7 А. IP 54
• Каждая скорость задается вручную, рукояткой на корпусе. Регулятор REU имеет две рукоятки управления, переключение между ними осуществляется автоматически при помощи внешнего устройства (термостат, таймер и т.п.). Например: днём вентилятор работает на 4-й скорости (уставка первой рукоятки), а вечером внешний таймер (дополнительная принадлежность) переключает вентилятор на 1-ю скорость (которая выставлена на второй рукоятке). Подаваемое напряжение 230 В 50/60 Гц.

RTRE 5-ступенчатый трансформатор с защитой двигателя, 1-фазный:

• RTRE 1,5/3/5/7/12 в соответствии с током (А). IP 54
• Устройство прекращает подачу напряжения к вентилятору при активации встроенных термоконтактов двигателя вентилятора. Возврат в рабочее состояние осуществляется при установке рукоятки в положение 0 на 10 секунде.
• Регулятор имеет выход на 230 В для приведения в действие приводов заслонок и другого оборудования.
• Регулятор скорости имеет вход для подключения комнатного термостата RT, который прекращает подачу напряжения на вентилятор, когда происходит разрыв цепи. Эти клеммы поставляются с завода замкнутыми.

RTRD 5-ступенчатый трансформатор с защитой двигателя, 3-фазный:

• RTRD 2/4/5,2/7/14 А. IP 54.
• Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу напряжения к вентилятору, если активируются термоконтакты ТК электродвигателя. Защитное устройство перезапускается после охлаждения двигателя путем установки рукоятки на 0 на 10 секунд, после чего можно возобновить работу.
• Регулятор имеет вход для подключения комнатного термостата RT и термостата защиты от обмерзания FS. При поставке с завода клеммы RT и FS замкнуты. Прекращается подача напряжения на вентилятор при размыкании цепи этих устройств. Когда термостат защиты от обмерзания FS размыкает цепь, перезапуск осуществляется аналогично, как и при срабатывании термоконтактов ТК.
• Регулятор скорости имеет выход 230 В для приведения в действие приводов заслонок, электронагревателей или любого другого внешнего оборудования. На этом выходе ток не подается, когда рукоятка трансформатора находится в положении 0 или если сработали TK или RT.

RTRDU пятиступенчатый трансформатор с защитой двигателя, 3-фазный, 2 режима скорости:

• RTRDU 2/4/7 А. IP 21.
• Переключение скоростей с высокой на низкую и обратно осуществляется автоматически с помощью внешнего устройства (термостата или таймера). Значения высокой и низкой скорости задаются вручную двумя переключателями на корпусе.
• Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу напряжения к вентилятору, если активируются термоконтакты ТК электродвигателя.
• Регулятор скорости имеет вход для подключения комнатного термостата RT и термостата защиты от обмерзания FS. При поставке с завода клеммы RT и FS замкнуты.
• Регулятор скорости имеет выход 230 В для приведения в действие приводов заслонок, электронагревателей или любого другого внешнего оборудования.

R-DK4 KT трансформатор со встроенной термозащитой для взрывозащищенных вентиляторов RVK 315Y4, KTEX, DKEX и DVEX:

• Ток 4А. IP 21. Встроенный терморезистор, тип U-EK230E, соответствующий требованиям ATEX, может использоваться для контроля температуры электродвигателей взрывозащищенного исполнения.
• Каждая из ступеней настраивается вручную, используя ручку управления на передней панели трансформатора. Встроенное интегральное устройство термозащиты прекращает подачу напряжения на двигатель вентилятора при срабатывании термисторной защиты. Устройство перезапускается путем поворота ручки в положении «0» на одну минуту. Клеммы для подключения комнатного термостата RT прерывают подачу питания на двигатель вентилятора при размыкании контакта.

Регуляторы скорости пятиступенчатые Systemair выбрать, получить СКИДКУ и купить трансформатор регулирования скорости вентилятора по оптовой цене и недорого в Санкт-Петербурге: (812)702-76-82.
